摘要：聚羧酸系高性能减水剂已是目前混凝土外加剂市场上最主流的减水剂，针对国家和行业出台了的一系列不同规范标准，本文对现有国家规范标准和行业标准进行简单的梳理和对比，给相关行业从业者提供简单的参考。聚羧酸系高性能减水剂由于其相对二代减水剂减水率高、保塑能力强、28d收缩率比小、加之其分子可设计性、生产和使用的环保性、有害物质少等特点，直接和间接的推动了超高标号混凝土、高性能混凝土的快速发展。为了更好的应用和推广聚羧酸系高性能减水剂，国家和行业出台了一系列的规范标准保障其健康快速的发展，不过不同的规范标准带来了一定的差异性，需要仔细研读，针对性调整。
1 聚羧酸系高性能减水剂规范、标准
目前，聚羧酸系高性能减水剂规范标准包括国家标准和行业标准。
国家标准：《GB8076-2008混凝土外加剂》、《GB/T8077-2012混凝土外加剂匀质性试验方法》；
行业标准：《JG/T223-2017聚羧酸系高性能减水剂》、铁路标准《TB/T3275-2011铁路混凝土》、公路标准《JT/T769-2009公路工程聚羧酸系高性能减水剂》。
2 对比分析
聚羧酸减水剂主要通过类型代号、化学指标控制、匀质性指标、混凝土性能指标进行对比分析。

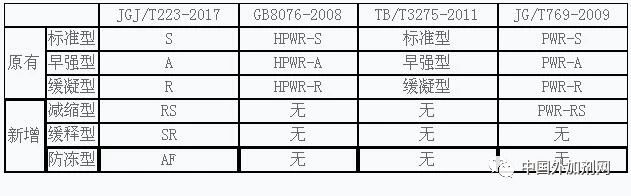

表1 聚羧酸系高性能减水剂类型代号

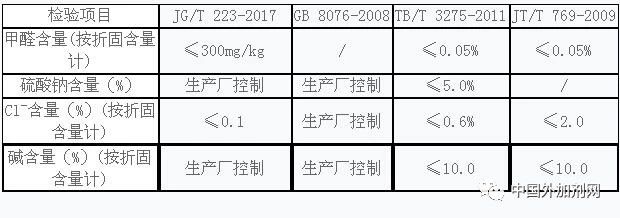

表2 聚羧酸系高性能减水剂化检指标
JG/T223-2017甲醛、Cl-含量的控制指标较严，尤其是Cl-含量按折固含量计不超过0.1%，不过目前市场上主流的聚羧酸高性能减水剂注意以HPEG、TPEG等改性聚醚和丙烯酸类物质通过自由基聚合而成，Cl-含量非常的低，而Cl-含量超标主要还是在复配过程中引入导致。甲醛类物质作为一种还原剂，在聚合过程中是很有可能引用的，譬如吊白块，不过因其用量低往往都在标准控制范围之内，还有TB/T3275-2011对硫酸钠的含量有明确的限制指标。
混凝土性能检测时，JT/T769-2009砂率范围稍大（40%~47%），其他的为43%~47%，TB/T3275-2011检验减水率、含气量、泌水率比、抗压强度比、凝结时间之差、收缩率比时。混凝土的坍落度宜为80mm±10mm。JG/T223-2017、GB8076-2008、JT/T769-2009基准混凝土和受检混凝土坍落度均控制在210mm±10mm。

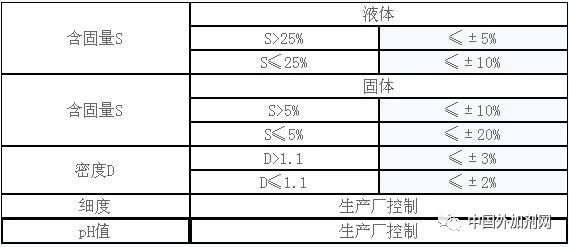

表3 聚羧酸系高性能减水剂匀质性指标
其中JT/T769-2009细度要求控制在平均值的±5%以内，pH控制在平均值的±1.0以内，水泥净浆流动度控制在平均值的-5%~10%以内，其他的规范和标准均是延用同一套标准值。

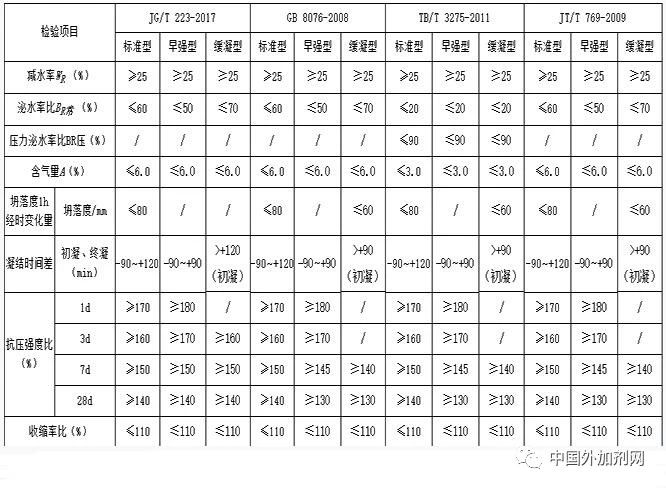

表4 聚羧酸系高性能减水剂在混凝土中的性能指标
在混凝土性能检测时，JT/T769-2009砂率范围稍大（40%~47%），其他的为43%~47%，TB/T3275-2011检验减水率、含气量、泌水率比、抗压强度比、凝结时间之差、收缩率比时。混凝土的坍落度宜为80mm±10mm。JG/T223-2017、GB8076-2008、JT/T769-2009基准混凝土和受检混凝土坍落度均控制在210mm±10mm。
JT/T769-2009增加了弯拉强度比、冻融循环次数和和磨耗量指标，JG/T223-2017聚羧酸系高性能减水剂抗压强度比7d、28d强度要求稍高，缓凝型初凝时间有>+120分钟的要求，3d抗压强度比有≥160的要求，TB/T3275-2011对含气量要求有≤3.0%的要求，泌水率比≤20%，还增加了压力泌水率比项，要求≤90%。
3 结语
聚羧酸系高性能减水剂已成为现代混凝土中不可缺少的组份，相关行业从业者主要通过招标文件中要求的规范标准选择执行，在使用过程中针对不同的客户的群体，比如铁路工程、公路工程进行差异性调整，包括出厂质检报告引入的标准，商业混凝土客户面较大尤其要引起高度重视。
